  • 名称:

    三维焊接平台

    描述:三维:代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向,四周边可用作垂直方向的安装,从而达到立体组合。
    点击在线订购

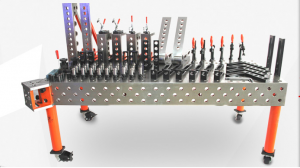

    三维焊接平台 详细说明

    三维焊接平台工艺装备。

    三维:代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向,四周边可用作垂直方向的安装,从而达到立体组合。

    孔系:这套夹具的主要特点是从平台到附件都是标准孔没有传统的螺纹或t型槽,配合锁销能使装配变得   加方便,定位      。

    组合:因为所有附件都是事先预制好的,可根据产品的需求任意组合及调整。

    柔性:因为有上述功能整套装备可根据产品的变化而变化,一套夹具可完成几个产品或几十个产品的需求,从而加快了产品的、试制的进程,节省大量的人力、物力和财力(环保和低碳产品)。

    焊接:本产品是专为焊接制品的制造而设计的通用夹具;用于焊接方便、灵活、   ,与传统的焊接方式许多。

    三维钢件平台尺寸:(材料q345 也可以称16mn)

    长x宽(mm):

    1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

    三维焊接平台尺寸: (铸铁ht300)

    2000x1000/2400x1200/3000x1500

    所有三维平台侧面高度为200mm

    二维平台尺寸:

    1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

    孔尺寸:

    φ28系列平台:孔公差是d10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.05mm

    φ16系列平台:孔公差是d10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.05mm,

    工作台立柱分三种形式:高度(分三种)承重力均为2t、固定(框架型)承重力为5t、活动(升降型承重力为3t)、(带刹万向轮型承重力为1t)。
