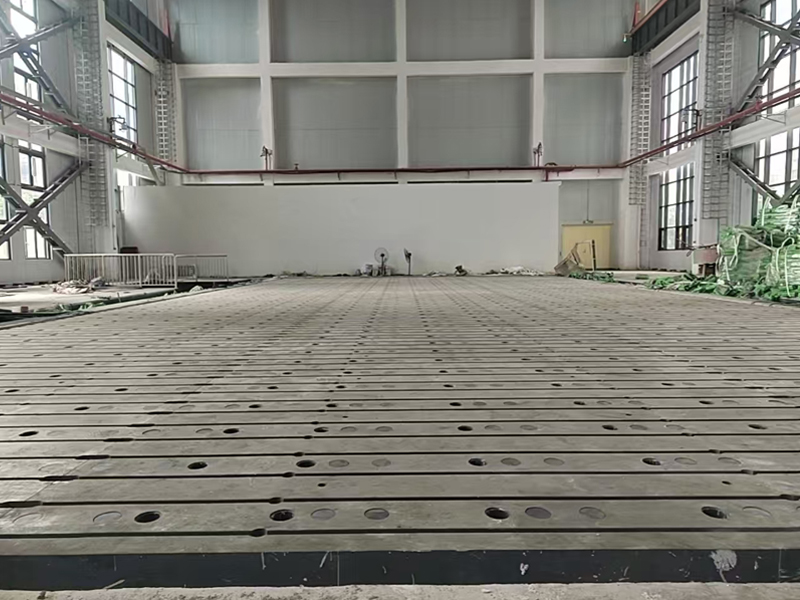

大型铸铁拼接平台，也称组合铸铁平板，是将多块标准铸铁平台通过螺栓与定位槽拼接而成的超大型基准平面，用于超大工件的检测、装配、焊接与设备安装 。
一、核心参数
材质：HT200–HT300灰铸铁；工作面硬度HB170–240 。
精度等级（JJG 117-2013）：0/1/2/3级；1级为常用，平面度约0.02–0.05mm/m²。
单块规格：常用2m×3m、2m×4m、3m×6m；拼接后可达数十米。
拼接结构：边缘U型槽/对接斜面，8.8级高强度螺栓连接；配地锚器/调整垫铁调水平。
加强筋：井字形/蜂窝状；筋厚≥50mm，间距≤300mm，刚性强。
时效处理：两次人工时效（退火）+自然时效，消除内应力，长期不变形 。
承载能力：10–50t/m²，可承受重型工件长期重压。
二、主要特点
突破尺寸限制：解决超大尺寸铸造、运输难题，按需拼接至所需面积。
刚性强、稳定性好：灰铸铁+密集加强筋，减振性好，长期使用不易变形。
精度稳定：时效处理彻底，工作面人工刮研/精磨，精度保持性好。
灵活定制：可按需求设计T型槽、螺纹孔、定位销孔，适配不同工装。
安装维护便捷：分块运输、现场组装；局部损坏可单独更换，成本低。
三、典型应用场景
重型机械装配：风电、船舶、汽轮机、矿山机械等大型机组装配基准。
大型工件检测：飞机机身、桥梁构件、大型模具的平面度、平行度、垂直度检测 。
焊接与工装：重型结构件焊接平台、三维柔性焊接工装基础板 。
设备安装：大型机床、龙门刨、激光切割机等设备的安装与调平基准。
